数字化工厂管理系统中的NC程序验证与MDC监控系统协同应用——基于CNC机床数据采集的制造数字化实践

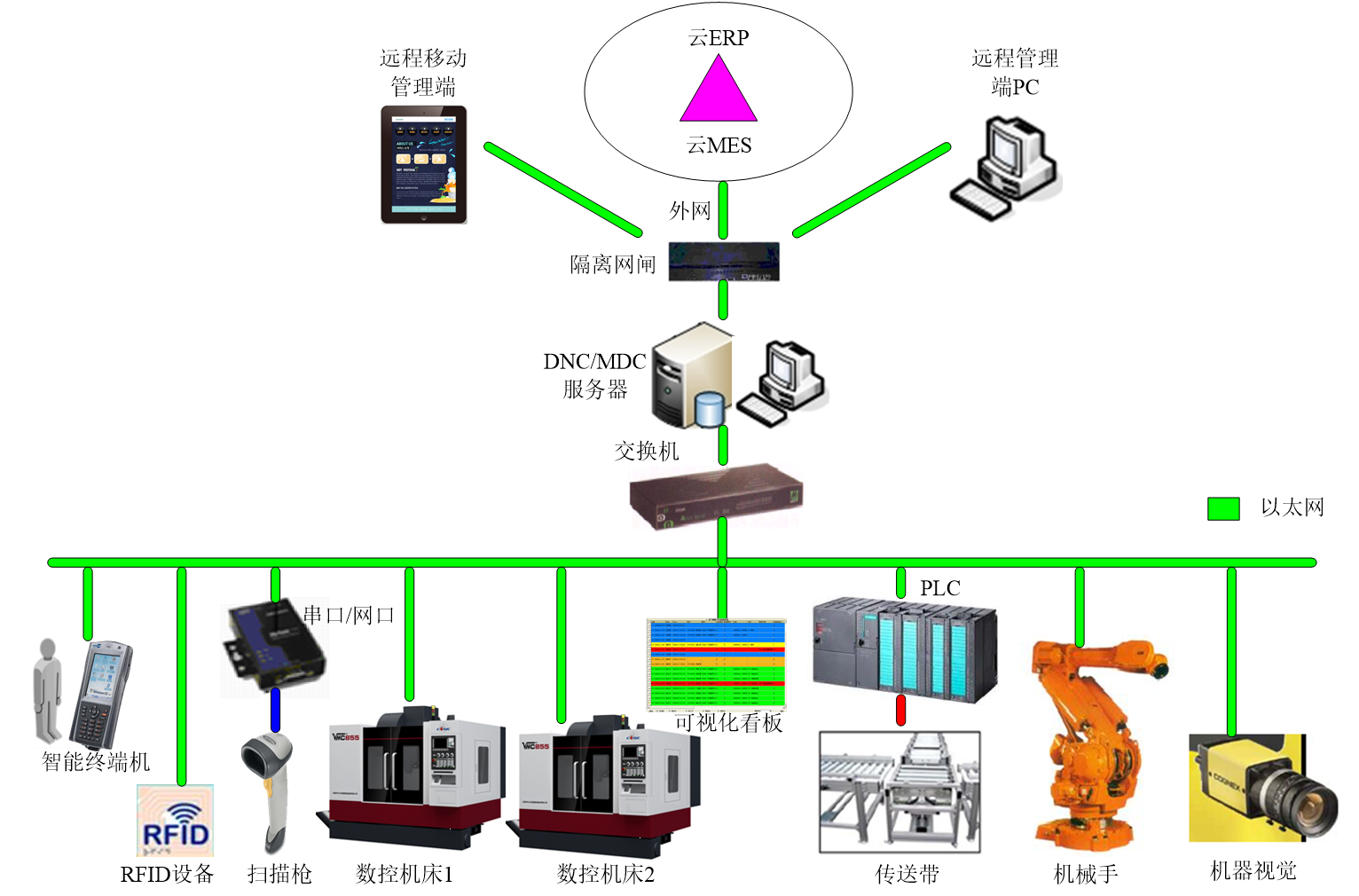

一、引言\n\n随着智能制造和工业4.0的深入发展，数字化工厂管理系统已成为制造企业转型升级的核心引擎。在CNC（计算机数控）机床加工领域，NC程序验证的准确性直接影响加工质量与设备安全，而MDC（机床数据采集）监控系统则承担着实时采集、分析和反馈设备状态的关键任务。本文将系统阐述数字化工厂管理系统中NC程序验证的方法体系，深入解析MDC监控系统在CNC机床数据采集中的应用，并探讨两者如何协同构建高效、可靠的数字化制造环境。\n\n## 二、数字化工厂管理系统的整体架构\n\n数字化工厂管理系统以数据驱动为主线，通常包含以下层级：\n\n1. 设备层：CNC机床、PLC、传感器、伺服系统等，是数据的源头。\n2. 采集层：通过MDC系统、边缘网关实现机床运行数据、加工进度、报警信息等的实时采集。\n3. 验证与执行层：NC程序管理、验证、下发，工艺参数优化，MES/ERP集成。\n4. 监控与分析层：数据看板、异常预警、OEE分析、刀具寿命管理。\n5. 决策层：基于大数据与AI的生产排程、质量预测与设备维护决策。\n\n在以上架构中，NC程序验证保障的是“正确加工”，MDC系统保障的是“透明监控”，二者共同构成数字化工厂管理与控制闭环。\n\n## 三、MDC数字化监控系统与CNC机床数据采集\n\n### 3.1 MDC监控系统的系统组成\n\nMDC（Machine Data Collection，机床数据采集）系统专门面向车间机床联网与实时监控，通常包括：\n\n- 采集终端/边缘网关：支持FOCAS、OPC UA、Modbus、MTConnect、Profinet等协议，直接与CNC系统（如Fanuc、Siemens、Mitsubishi、Heidenhain、华中数控、广数等）通讯。\n- 通信网络：工业以太网、现场总线、5G/Wi-Fi 6等。\n- MDC服务器与数据库：存储高频采集数据，支持时序数据库（如InfluxDB、TimescaleDB）。\n- 可视化看板与告警：实时展示机床状态（运行、待机、报警、离线）、主轴转速、进给倍率、程序号、刀具号、加工计数等。\n\n### 3.2 采集到的核心数据\n\nMDC系统从CNC机床采集的数据主要包括：\n\n- 状态数据：运行/停机/报警/调试模式。\n- 加工数据：当前NC程序名、行号、主轴转速/负载、进给速度、坐标值。\n- 产量数据：加工零件计数、合格/不合格数量。\n- 报警数据：报警代码、报警文本、发生时间、持续时间。\n- 刀具数据：刀具号、刀具寿命、换刀次数。\n- 能耗数据：功率、电流、气/液消耗。\n\n### 3.3 MDC系统的核心价值\n\n1. 透明化生产：实时呈现每台CNC机床的利用率和瓶颈。\n2. 异常快速响应：报警即时推送，降低停机时间。\n3. OEE自动计算：为持续改善提供量化基础。\n4. 与MES/ERP集成：实现工单自动报工与物料追溯。\n5. 为NC程序验证提供实际运行反馈：通过监控程序执行状态，反向验证程序的安全性。\n\n## 四、NC程序验证方法\n\nNC程序验证是保证数控加工正确、安全、高效的关键环节，尤其在数字化工厂中，程序往往由CAM系统自动生成并直接下发机床。常见的NC程序验证方法包括：\n\n### 4.1 几何仿真验证\n\n利用CAM软件（如NX、PowerMill、Mastercam）或专用仿真平台（如VERICUT、NC Simul）进行材料去除仿真，检测：\n\n- 过切与欠切\n- 刀具与夹具/机床干涉\n- 刀轨合理性\n- 残余余量分布\n\n此方法不依赖实际机床，可离线快速完成。\n\n### 4.2 物理试切验证\n\n在机床或专用试切台上进行空运行或蜡模/木模试切，检验程序动作、换刀、冷却等逻辑。缺点：耗时、成本高、占用设备。在数字化工厂中，试切数据可通过MDC系统自动采集，用于评什程序稳定性。\n\n### 4.3 虚拟机床/数字孪生验证\n\n建立包含机床运动学、控制器特性的数字孪生模型，在虚拟环境中运行NC程序，验证：\n\n- 轴行程超限\n- 主轴启停时序\n- 刀具寿命优化\n- 加工节拍预测\n\nMDC系统采集的实际加工数据可校准数字孪生模型，提升验证精度，形成“虚拟验证—实际加工—数据回馈—模型优化”闭环。\n\n### 4.4 基于MDC数据的后验证\n\n即使NC程序下发前不作全量仿真，在生产过程中使用MDC监控可以充当最后一道防线：\n- 实时监测负载、震动、电流，防止刀具断裂或撞机。\n- 程序实际运行时间/trace日志自动归档，用于追溯和质量分析。\n- 若某程序反复触发报警或异常负载，自动禁止继续执行并回传NC程序管理平台。\n\n### 4.5 程序版本与校验管理\n\n在数字化工厂管理系统中，NC程序应具有：\n- 唯一的版本号和指纹（哈希值）。\n- 与零件号、机床号、刀具方案绑定。\n- 下发现场前，系统自动校验MD5/DOI，确保与验证通过版本一致。\n\n## 五、NC程序验证与MDC系统的协同整合\n\n将NC程序验证与MDC监控系统集成在统一的数字化工厂平台中，能够实现完整的管理闭环：\n\n1. 通过Ethernet协议/OPC UA获取NC程序清单、执行状态和运行 Trace。\n\n2. NC程序生命周期管理：登录系统 → 结构创建一个工程版本 → 模型逐像 → NCHECK ==支持仿真检查/数控程序中包含碰撞五桥联合验证运行方式，机器→>控 /告终试\r装程序：链接 MD再刷下力；数字世界设权限+验证数据谱系单。
